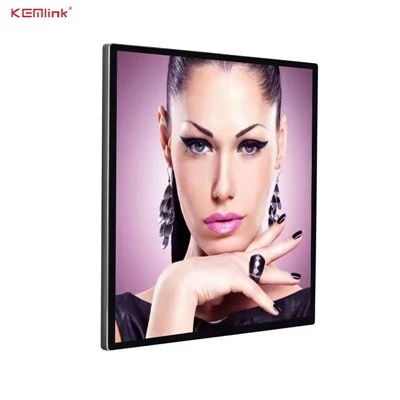

Les écrans LCD intégrés carrés sont des modules TFT-LCD destinés à être intégrés dans les équipements industriels, les instruments électroniques, les panneaux de commande et les appareils commerciaux. Le format d'écran 1:1 prend en charge les relevés de mesure, les commandes graphiques, les indicateurs d'état et les interfaces tactiles dans des configurations d'équipement compactes. La taille de l'écran, la résolution, la luminosité, l'interface de signal, la configuration tactile et les dimensions mécaniques peuvent être spécifiées en fonction de l'application. Les configurations personnalisées prennent en charge les équipements nécessitant des dimensions de montage particulières, un routage FPC ou une intégration sur le panneau avant.
Principales fonctionnalités
Format d'affichage carré
La zone de visualisation 1:1 offre une disposition équilibrée pour les lectures numériques, les menus, les icônes et les commandes graphiques.
Intégration électrique flexible
Les interfaces de signal, les positions des connecteurs, la longueur du FPC et l'affectation des broches peuvent être évaluées par rapport aux exigences matérielles du système hôte.
Performances d'affichage configurables
La résolution, la luminosité, les caractéristiques d'affichage et la fonctionnalité tactile peuvent être sélectionnées en fonction de l'environnement d'exploitation et de l'interface utilisateur.
Personnalisation mécanique
Les dimensions du module, les dispositions de montage et les exigences du panneau avant peuvent être examinées par rapport aux dessins de l'équipement avant la confirmation de l'échantillon.
Spécifications techniques
|
Paramètre |
Spécification de référence |
|
Type d'affichage |
Module TFT-LCD |
|
Rapport hauteur/largeur |
1:1 |
|
Taille de l'écran |
1,3 à 7,6 pouces |
|
Résolution |
128 × 128 à 800 × 800 pixels |
|
Luminosité |
300 à 1 000 cd/m² |
|
Angle de vision |
Dépend du panneau ; configurations à vue large disponibles |
|
Couleurs d'affichage |
Jusqu'à 16,7 millions, selon le modèle |
|
Interface de signaux |
SPI, RGB ou MIPI DSI, selon le modèle |
|
Tension logique |
3,3 V sur les modules sélectionnés |
|
Configuration tactile |
Non tactile, capacitif ou résistif |
|
Température de fonctionnement |
Plage de référence : -20 degrés à +70 degrés |
|
Dimensions des modules |
Spécifique au modèle, spécifié en millimètres |
|
Personnalisation |
FPC, connecteur, écran tactile et lentille de protection |
Options de personnalisation
Paramètres d'affichage
Spécifiez la taille de la diagonale, la résolution en pixels, la luminosité et l'angle de vision en fonction de la disposition de l'écran, de la distance de visualisation et de l'éclairage ambiant.
Interface et FPC
La sélection de l'interface dépend du contrôleur hôte, de la synchronisation du signal, de la bande passante, de l'allocation des broches et de l'alimentation disponible. La longueur du FPC, l'orientation des contacts et la position du connecteur peuvent être examinées lors de l'intégration.
Objectif tactile et de couverture
Le toucher capacitif ou résistif, les dimensions du couvercle de la lentille, le traitement de surface et les marquages imprimés peuvent être configurés en fonction de la conception du panneau avant et de l'interface utilisateur.
Structure mécanique
L'épaisseur du module, les points de montage, le dégagement des câbles et les dimensions du boîtier peuvent être évalués à l'aide de dessins d'installation ou d'exigences dimensionnelles.
Applications
Équipement de contrôle industriel
Affichez les valeurs de fonctionnement, l’état de la machine, les alarmes et les menus de contrôle sur des interfaces d’équipement compactes.
Instruments médicaux et de laboratoire
Présenter les résultats de mesure, les paramètres de l'instrument, l'état de fonctionnement et les écrans de navigation de l'utilisateur en fonction des exigences de l'équipement.
Appareils intelligents
Intégrez des écrans carrés dans les commandes des appareils, les systèmes environnementaux et les panneaux de commande intelligents.
Équipement commercial
Affichez les informations sur les produits, les détails des transactions, les instructions d'utilisation et les menus interactifs dans les terminaux de vente au détail et de service.
Instruments électroniques
Fournissez des indicateurs graphiques, des relevés de mesure et des commentaires système pour les équipements de surveillance et de test.
Considérations d'intégration
Ajustement mécanique
Vérifiez le contour du module, la zone active, l'épaisseur, les points de montage et l'espace libre du FPC par rapport au dessin du boîtier. La surface active et les dimensions globales du module doivent être traitées séparément.
Compatibilité des signaux
Confirmez le protocole d'interface, la tension logique, le brochage, la synchronisation et la compatibilité du contrôleur avant de finaliser la conception du circuit.
Exigences optiques
Réglez la luminosité et l'angle de vision en fonction de la lumière ambiante, de la direction de visualisation et de toute vitre de protection installée devant l'écran.
Conditions de fonctionnement
Spécifiez les températures de fonctionnement et de stockage, les heures de fonctionnement prévues et les exigences environnementales applicables. Vérifiez chaque exigence par rapport à la documentation technique du modèle sélectionné.
Fabrication et contrôle qualité
Confirmez les paramètres d’affichage, les exigences électriques, les dimensions mécaniques et les conditions de fonctionnement avant la planification de la production.
Les éléments d'inspection applicables comprennent l'apparence du panneau, la conformité dimensionnelle et la vérification des spécifications des composants fournis.
Les critères d'inspection définis peuvent couvrir la sortie d'image, l'apparence visuelle, le fonctionnement du signal et la réponse tactile, le cas échéant.
Les échantillons techniques permettent aux clients de vérifier l'ajustement mécanique, la compatibilité électrique, les performances d'affichage et le fonctionnement tactile avant d'approuver les spécifications de production.
Prise en charge des projets OEM/ODM
Les configurations d'écrans LCD intégrés carrés personnalisés prennent en charge le développement de nouveaux équipements et l'intégration dans les conceptions de produits existants.
Évaluation technique
Fournissez des dessins d'installation, des spécifications de modules existants, des détails d'interface ou des dimensions cibles pour examen technique.
Développement de configurations
Examinez le panneau d'affichage, l'interface de signal, le FPC, l'assemblage tactile, la lentille de protection et les exigences mécaniques par rapport à l'application.
Préparation de la production
Confirmez les spécifications approuvées, les résultats des échantillons, les critères d'inspection, la quantité commandée et le calendrier de livraison avant le début de la production.
Comment sélectionner le bon affichage
Définir l'espace d'installation
Indiquez la taille de l'écran, la zone active, les dimensions maximales du module, la profondeur disponible et les exigences de montage.
Confirmer les exigences électriques
Identifiez le contrôleur hôte, l'interface de signal, la tension logique, le type de connecteur et l'affectation des broches.
Définir les exigences d'affichage
Spécifiez la résolution, la luminosité, l'angle de vision, la fonctionnalité tactile et la température de fonctionnement en fonction de l'application.
Préparer le dossier de projet
Incluez l'application, les dessins techniques, la quantité de commande estimée et le calendrier cible. Ces informations prennent en charge l'examen de la configuration, le devis et la planification d'échantillons.
Foire aux questions
Q : L’affichage peut-il être personnalisé ?
R : Oui. Selon le modèle sélectionné, la personnalisation peut couvrir les paramètres d'affichage, la disposition FPC, les connecteurs, les écrans tactiles, les lentilles de protection et les dimensions mécaniques.
Q : Pouvez-vous évaluer la compatibilité avec un appareil existant ?
R : Les spécifications des modules existants, les dessins d'encombrement, les détails de l'interface et l'affectation des broches peuvent être examinés pour un projet de remplacement ou d'intégration.
Q : Quelles interfaces sont disponibles ?
R : SPI, RGB et MIPI DSI sont disponibles sur certains modules. La compatibilité dépend du modèle d'affichage, de la résolution et du contrôleur hôte.
Q : Les échantillons peuvent-ils être évalués avant la production ?
R : Les exemples de dispositions peuvent être confirmés en fonction de la disponibilité du modèle et des exigences du projet. Convenez des spécifications de l’échantillon et des critères d’acceptation avant l’approbation de la production.
Q : Quelles informations sont requises pour un devis ?
R : Fournissez la taille de l'écran, la résolution, la luminosité, l'interface, les exigences tactiles, la température de fonctionnement, les dessins mécaniques si disponibles, la quantité estimée et le calendrier cible.
